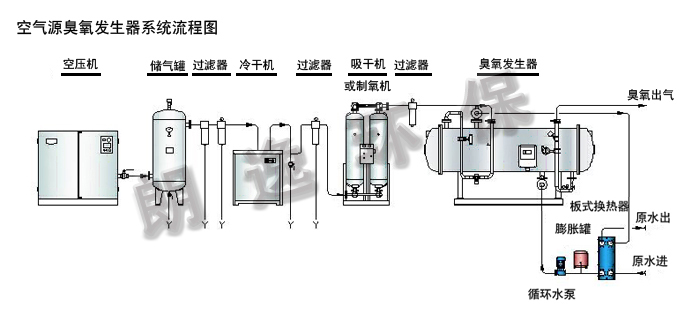

空氣經壓縮機壓縮后，經主管道的過濾器去除大于1微米的塵埃粒子以及水霧和油霧，由冷凍式干燥機進行淺度除水，經高效除油過濾和超高效除油過濾去除大于0.01微米的塵埃粒子，使水霧和油霧含量不超過0.01mg/m3，然后進入吸附式干燥機進行深度干燥，使氣源露點達到要求的-50℃以下，再經通用除塵過濾和高效除塵過濾器去除大于0.01微米的塵埃粒子成為合格的原料氣源。

合格氣源經流量調節閥、減壓閥、壓力、流量計等進入臭氧放電室。在其內部分氧氣通過中頻高壓放電變成臭氧，產品氣體經溫度、壓力監測調節后由臭氧出氣口產出。

臭氧發生器產生的熱量需要釋放出來，其冷卻系統通過流過放電管外壁的冷卻水來實現。直接通入臭氧發生器的冷卻水要求水質較高，當冷卻水水質不好的時候，通常采用板式換熱系統。
